Стопорные кольца — крепежные элементы, в структурном плане представляющие собой незамкнутые кольца; изготавливаются с использованием углеродистой, нержавеющей либо оксидированной стали (иногда используется обычная сталь без покрытия). Предназначение — фиксировать детали и узлы на валу агрегата либо в отверстии (сводится к нулю шанс соскальзывания либо изменения положения); например, с помощью таких колец фиксируются подшипники качения, происходит закрепление рычагов и тяг. Области использования непросто исчерпать одним перечислением: это многоуровневые промышленные сферы (машино-, станко- и приборостроение).
Классификация по типу конструкции
Существуют следующие виды стопорных колец (в соответствии со стандартами DIN):
- Din471. Присутствуют внутренние проушины, кольцо не замкнуто полностью. Подбор нужно производить с учетом такого базового параметра, как валовой диаметр.
- Din472. Есть внутренние проушины. Эта разновидность стопорных колец обычно производится с использованием пружинной стали (65Г, 60С2А, 40Х13), на которую нанесен защитный слой (обеспечивающий устойчивость элемента к коррозии).
- DIN6799. Для этого типа характерна полукруглая форма и наличие трех упоров, которые располагаются внутри; они обуславливают надежное крепление при фиксации на валу; Преимущество — простота монтажа: для установки не потребуется специального оборудования.
- DIN7993. Такие стопорные кольца производятся с использованием круглой проволоки. В структурном плане они представляют собой незамкнутые кольца, имеющие скошенные края; дифференцируются на два подтипа: внешние, внутренние.
Российская классификация, регламентирующая форму и параметры стопорных колец, — ГОСТ. Так, на рынке часто встречаются следующие модели:
- ГОСТ13940. С точки зрения конструкции и используемых при изготовлении материалов схожи с DIN7993, характеризуются скошенными краями.
- ГОСТ13941. Плоские упорные металлические кольца, также аналогичные DIN7993 с точки зрения сферы применения.

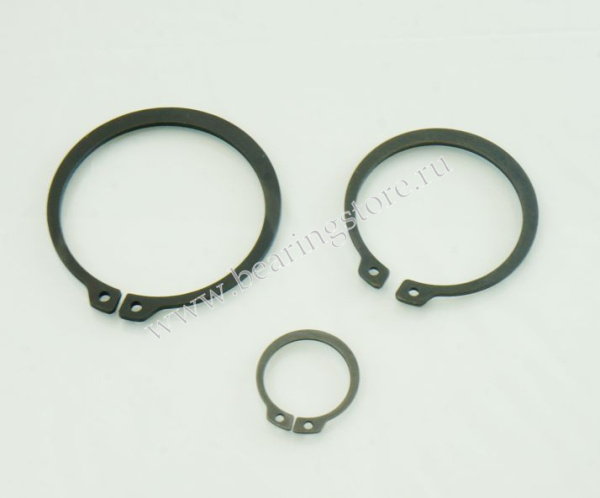

- ГОСТ13942. Плоские кольца с наружными ушками, структурно являющиеся аналогами DIN471.

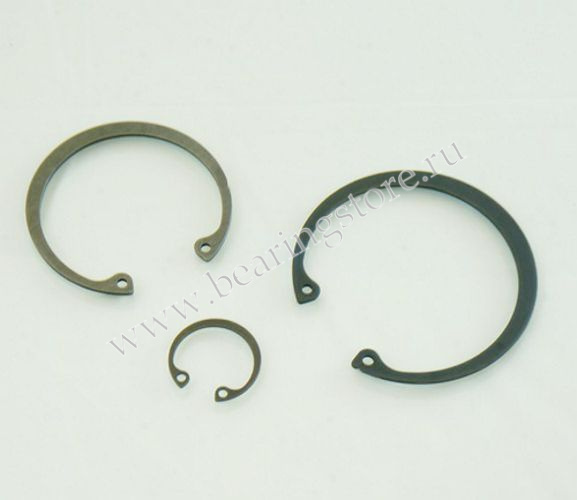

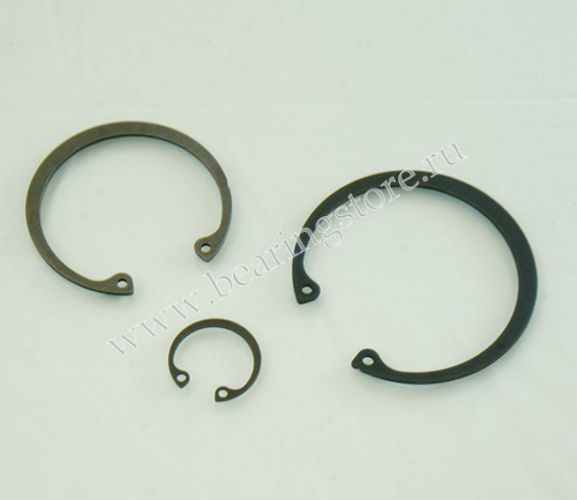

- ГОСТ13943. Аналог DIN472, приспособление, отличающееся наличием защитного антикоррозийного слоя.
Как подобрать стопорное кольцо
При покупке стопорных колец стоит обращать свое внимание на следующее:
- Магистральный критерий выбора — геометрические параметры (диаметр и высота). Первый составляет от 8 до 320 миллиметров, второй — от 0.75 до 12 миллиметров. Учитывайте, что наружные стопорные кольца замеряют по внутреннему диаметру, а внутренние — по внешнему.
- В стандартах ГОСТ и DIN возможно уточнить особенности конструкции, используемые в производстве крепежей материалы, размеры колец и посадочных мест для них.
- Многократное сжатие и разжатие стопорных элементов имеет последствием понижение их фиксирующих свойств, ввиду чего сжатие и разжатие производится только в течение монтажных процедур.
- Для монтажа на вал применяются кольца с наружными ушками, а при выполнении установки стопорных элементов в отверстие механизма — стопорные кольца с внутренними проушинами.
- Установкой колец должен заниматься специалист, использующий защитные очки и съёмник стопорных приспособлений (иногда — в случае с опорными стопорными кольцами — оказывается достаточно обычной отвертки).
Стопорные кольца: наше предложение
Среди достоинств нашего магазина Bearingstore, предлагающего стопорные кольца:
- Цены – мы ориентируемся на широкую аудиторию.
- Высокое качество – срок эксплуатации, устойчивость стопорных колец к температурным воздействиям, обусловленное отбором ассортимента: мы предлагаем продукцию от зарекомендовавших себя на постсоветском рынке марок.
- Оперативность – доставка товаров происходит оперативно, без задержек и опозданий: мы ценим свое и клиентское время.
Вас интересуют стопорные кольца? Оформите заказ на сайте или свяжитесь с нами по указанному в одном из разделов телефону или электронной почте. Будем рады сотрудничеству!
