Стопорные шайбы и гайки

Стопорная шайба — вспомогательный крепеж, который монтируется в различных узлах для повышения надежности фиксации и предотвращения ослабления крепления. Шайбы такого типа используются наряду с самоконтрящимися гайками, также обеспечивающими прочность соединения.

Предназначение и правила монтажа

Винтовые соединения — используются повсеместно, за счёт своей надёжности и лёгкости в монтаже. Однако у них есть недостаток: гайка может раскрутиться вследствие приложенной высокой нагрузки либо вибрационных воздействий в системе. Чтобы подобного не произошло, дополнительно устанавливаются стопорные шайбы, которые устраняют вероятность произвольного раскручивания, повышают надежность соединения. В отличие от плоских шайб, стоп-крепеж гарантирует большую площадь касания с поверхностями резьбового крепежа. Также существуют самоконтрящиеся стопорные гайки, обеспечивающие надежную фиксацию.

При монтаже кольцо закладывается под гайку, головку болта либо вкрученного в резьбовое отверстие винта. Две части шайбы размещаются таким образом, чтобы их клинья были обращены друг другу, а стороны с насечками — вовне. Перед установкой важно четко согласовать размеры шайбы с другими элементами системы. Так, детали с повышенным радиусом оказывает меньшее воздействие на опорную поверхность, ввиду чего часто монтируются на мягкие материалы либо окрашенные поверхности. Конкретный алгоритм монтажа зависит от типа и параметров стопорной шайбы и гайки, которую она фиксирует.

Виды стопорных шайб

Гроверные

Также называются шайбами Гровера, являются самым распространенным типом подобной продукции. Конструкционная особенность — наличие разреза, дающего различие по плоскостям на выходе кончиков, что и обеспечивает надежную фиксацию. Кольца изготавливаются из отличающихся упругостью стальных сплавов, неизменно проходят температурную обработку для повышения надежности. Часто применяются в машинном строительстве, в сфере приборостроения. Согласно существующим в РФ стандартам, могут иметь либо не иметь покрытие.

Различают четыре подтипа гроверных шайб: нормальная (Н), тяжелая (Т), особо тяжелая (ОТ), легкая (Л). При выборе нужно учитывать толщину изделия, размер зазора между торцами, диаметр второго резьбового элемента.

Зубчатые

Характеризуются наличием наружных зубцов, классифицируется как метизные. Предполагается синхронизация с другим крепежным элементом: зубчатые шайбы — не самостоятельные фиксаторы, а дополнительные крепежи, которые нужно подкладывать под головки гаек и болтов. За счет зубцов обеспечивается мощный пружинный эффект. В качестве основы для зубчатых шайб применяют нержавеющая сталь типа A2 либо A4. Изредка на рынке встречаются шайбы с внутренними зубьями. Используются для электромонтажа: при помощи таких изделий происходит закрепление проводки.

Тарельчатые

Тарельчатые шайбы необходимы для фиксации соединений в условиях сильного механического воздействия, при температурных скачках. В качестве материала для основы используют специализированные сплавы, обеспечивающие необходимые эксплуатационные качества. Выделяют четыре подвида тарельчатых стопорных шайб:

• с наклонными кромками;
• с наклонными кромками и опорными плоскостями;
• с параллельными кромками по двум диаметрам;
• с параллельными кромками (по двум диаметрам) и опорными плоскостями.

Тарельчатые шайбы применяются в сфере машиностроения, где их часто монтируют в механизмы с шариковыми подшипниками, в тормозные устройства, в зажимные и подъемные агрегаты.

С насечками и фиксаторами

Изготавливаются из пружинной стали, на изделия наносят специальное цинк-ламельное покрытие. Шайбы с насечками различаются по параметрам: бывают широкими, средними и узкими. Применяются в производстве станков, приборо-, машино- и авиастроении, а также при возведении металлоконструкций, при произведении строительных и ремонтных работ. Такие стопорные кольца обеспечивают надежную фиксацию, характеризуются устойчивостью к коррозии. Насечки и рифления, предполагаемые конструкционным типом, могут иметь несколько уровней.

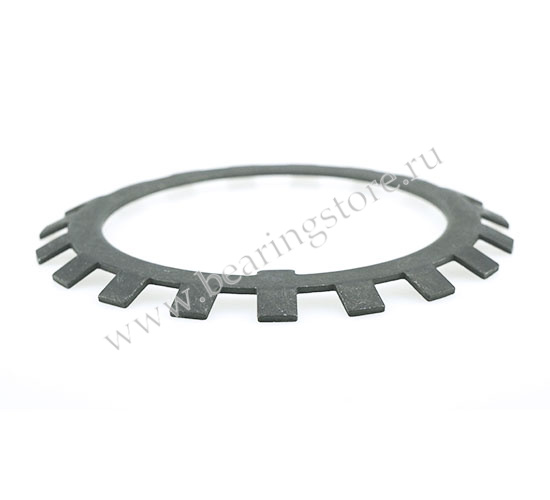

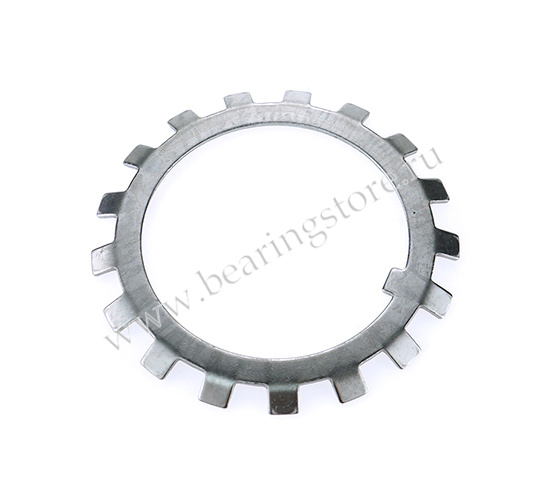

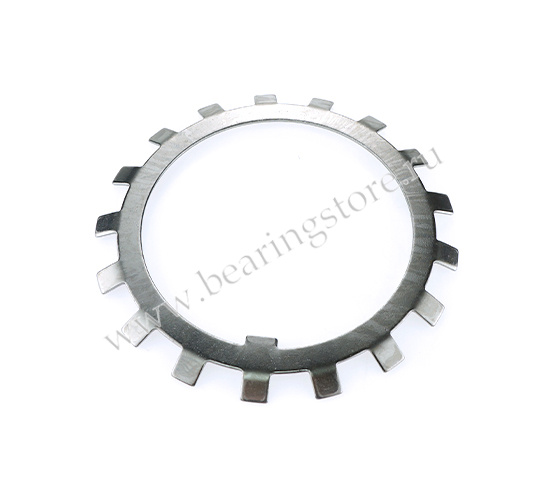

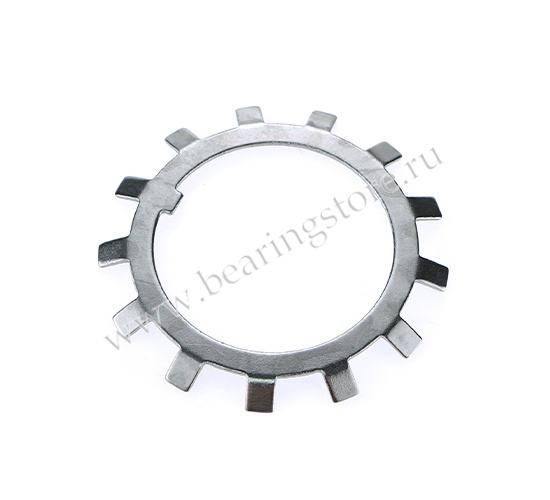

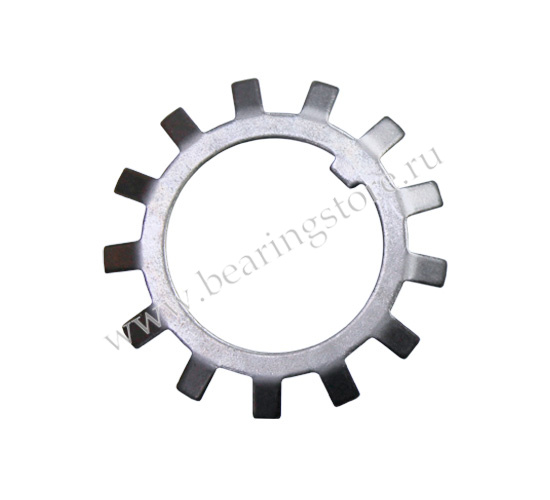

С лапками

Незамысловатая разновидность стопорного кольца: в поверхности изделия проделываются отверстия, предполагающие сочленение с лапками. Это обеспечивает исключение вероятности прокручивания и смещения фиксатора. Среди других конструкционных особенностей стопорного кольца с лапками — наличие не только внутренних, но и наружных выступов (последние нужны для загибания в пазы шлицевых гаек). Лапчатые шайбы бывают в легком и нормальном исполнении.

Клиновые

Предназначение клиновых шайб — повышение надежности резьбовых сочленений, функционирование которых в системе предполагает серьезное динамическое давление с вибрационным эффектом. Такие стопорные кольца дифференцируются на узкие и широкие. Выбор происходит с оглядкой на диаметр используемых в системе фиксирующих элементов. В качестве материала применяется специальная сталь, характеризующаяся повышенными показателями прочности и стойкостью к агрессивным воздействиям. Нередко на поверхность наносится антикоррозийное покрытие, обеспечивающее возможность внедрения детали в систему с практически любыми эксплуатационными условиями.

Купить стопорные шайбы и гайки в интернет-магазине Bearingstore

Среди преимуществ нашего магазина, предлагающего купить стопорные гайки и шайбы:

• Ценовая политика. Стоимость изделий сравнительно невысока: мы ориентируемся на широкую аудиторию.
• Спектр вариантов. В качестве встречаются стопорные гайки и шайбы всех существующих разновидностей. При выборе сообразуйте размеры шайбы с диаметрами гайки, используемыми для фиксации конструкции. Также учитывайте длину изделия и высоту основной части.
• Оперативность. Доставка происходит в минимальные сроки, без задержек и опозданий.

Будем рады сотрудничеству!

Наши филиалы и представительства находятся в Москве, Ростове-на-Дону, Краснодаре и Волжском. Доставка осуществляется по всей России. Возможен самовывоз.
