Правильный подбор размера армированного уплотнения — ключевое условие для надежной герметизации, предотвращения утечек смазки и защиты от проникновения загрязнений и влаги. Это руководство поможет вам точно определить нужный размер.
Зачем нужна точность?
Даже незначительное отклонение в размерах уплотнения приводит к неэффективной работе подшипника. Уплотнение неподходящего размера может проворачиваться или вообще выпасть при работе. Это мгновенно приведет к попаданию грязи и утечке смазки.Ключевые параметры для измерения

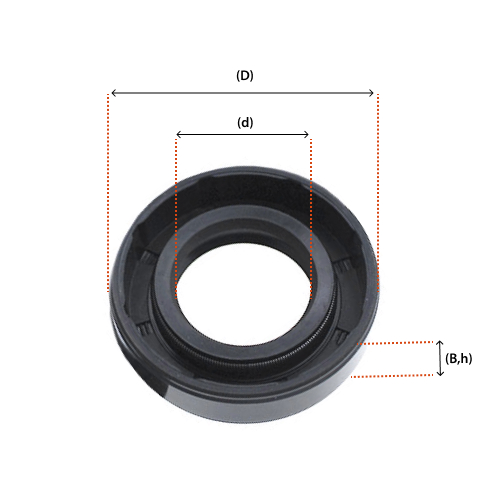

Чтобы определить размер армированного уплотнения, необходимо знать три основных параметра: d x D x B(h) в мм. Для точности измерений лучше использовать штангенциркуль.Внутренний диаметр (d)
Что это: расстояние между внутренними краями кольца или диаметр вала.
Как измерить: наиболее точно производится по диаметру рабочего вала, поскольку замер на самом уплотнении может привести к погрешности.
Наружный диаметр (D)
Что это: диаметр кольца по внешнему краю или посадочного места.
Как измерить: допускается измерение непосредственно по корпусу уплотнения или его посадочного места.
Ширина (B,h)
Что это: Номинальная ширина(высота) уплотнения.
Как измерить: аккуратно зажмите его между губками штангенциркуля, убедившись, что они плотно соприкасаются с обеими противоположными поверхностями изделия.
Замер сделали, что дальше?
После замера будут известны основные параметры d x D x B(h), по которым можно найти нужное уплотнение. Таблицы размеров обычно содержат все три параметра и дополнительное обозначение, например, TC (дополнительная кромка на внутреннем кольце) или HMSA 5 V (отсутствие дополнительной кромки, материал фторкаучук).Основные стандарты:
ГОСТ 8752-79 (Россия)
ISO 6194 (международный)
DIN 3760, 3761 (Германия)
Уплотнения могут иметь метрические или дюймовые размеры.
Выбор материала также играет важную роль в характеристиках уплотнения. Большинство стандартных уплотнений изготавливаются из таких материалов, как бутадиен-нитрильный каучук, фторкаучук и силиконовый каучук. Выбор зависит от температуры, химической среды и давления в системе.
Точное измерение трех параметров, определение конструкции и материала — гарантия того, что вы подберете идеально подходящее уплотнение для вашей задачи.
Если сомневаетесь в замерах или выборе уплотнения — обратитесь к техническим специалистам интернет-магазина Bearingstore.ru. Мы поможем подобрать оптимальное решение.
В наличии на Bearingstore.ru различные виды уплотнений от известных производителей: NQK ,SKF и другие.
